[Animation] 웅크려 이동하기 (Crouching)





1. 애니메이션 구현 준비물

• 총 9가지 애니메이션 시퀀스가 필요하다.
  • 웅크리기
  • 웅크리며 상하좌우 이동 (4가지)
  • 웅크리며 대각선 이동 (4가지)



2. 애니메이션 구현 방법

• 상태 머신(State Machine)을 사용한다.

  • 웅크려 이동하기(Crouching)는 캐릭터의 기본 이동에 속한다.
• 블렌드 스페이스를 이용한다.
  • 플레이어가 웅크리기 키(Left Ctrl)을 눌렀을 경우 앉기 애니메이션(Crouch_Idle)을 재생한다.
  • 웅크린 상태에서 이동할 경우 이동 방향(Direction)에 따라 상하좌우, 대각선 애니메이션을 재생한다



3. 상태 머신 구현

• 웅크리기 애니메이션은 캐릭터가 공중, 물 속이 아닌 땅 위에 서있는 상태에서 출발한다.



3.1 트랜지션 룰

• Standing -> Crouching으로 전환되는 트랜지션 룰이다.
• CharacterMovementComponent의 Crouching 상태를 참조한다.



• Crouching -> Standing으로 전환되는 트랜지션 룰이다.



3.2 Crouching 상태

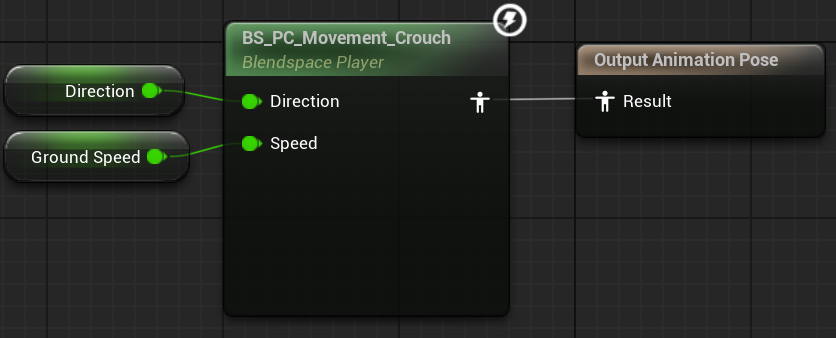

• 블렌드 스페이스를 이용하여 웅크려 이동하기가 재생된다.
• Direction은 캐릭터의 이동 방향에 대한 각도(Degree)값이다.
• GroundSpeed는 캐릭터의 이동 속력 값이다.



4. 블렌드 스페이스 구현

• Crouching 블렌드 스페이스는 Direction과 GroundSpeed 값에 따라 애니메이션이 재생된다.

캐릭터 이동 방향 각도 (Direction)		재생할 애니메이션
0°	앞으로 이동	Crouch F
45°	앞으로 오른쪽 대각선 이동	Crouch FR
90°	오른쪽 이동	Crouch R
135°	뒤로 오른쪽 대각선 이동	Crouch BR
180°	뒤로 이동	Crouch B
-135°	뒤로 왼쪽 대각선 이동	Crouch BL
-90°	왼쪽 이동	Crouch L
-45°	앞으로 왼쪽 대각선 이동	Crouch FL
0°	앞으로 이동	Crouch F



5. 캐릭터 상태 업데이트

Ground Speed

• 캐릭터의 속도 값에서 XY축의 길이값을 통해 땅 위에서의 속력 값을 구할 수 있다.



Direction

• 현재 캐릭터의 속도와 캐릭터의 회전 값으로 캐릭터가 바라보는 방향에 대한 각도를 구할 수 있다.
